Restauration d'un RolleiFlex 6RF 621 f:3.8 de 1933
RolleilFlex
Été 2024.
10 ans après avoir dégoté le Rolleiflex RF111 pour mon ex, je trouve aux puces de Granville un RolleilFlex à 50€. Pour ce prix là, je prends pas trop de risque, hein.
Il s'agit d'un RolleiFlex 6RF 621 f:3.8… autrement dit… les premiers, appelés "Rolleiflex Old Standards". Ils n'ont pas de bayonnette porte accessoire à l'avant. Celui-ci est de 1933 (c'est écrit au dos du miroir). La manivelle est un peu dure et craque. Je me dis qu'un bon lavage, ça devrait lui faire du bien… bref, je le prends.
lien sur le site de RolleiClub
Rolleiflex K6 6RF621 1933
Rolleiflex K6 6RF621 1933
(from Rollei Club)
dismantle !
Entrainement du film
La roulette crantée ainsi que 2 des 3 crans étaient cassés. Les pièces ne craignent pas les ultrasons… zou, au bain !
Entraintement du film
roue libre (crans) de l'entrainement du film
la roue libre avec une dent cassée
crans et ressorts de la roue libre cassés
nettoyage aux ultrasons
J'ai refait les petit ressorts avec du brin de cable de dérailleur de vélo, et j'ai brasé les 2 dents cassées de l'engrenage à l'étain.
roue libre réparée

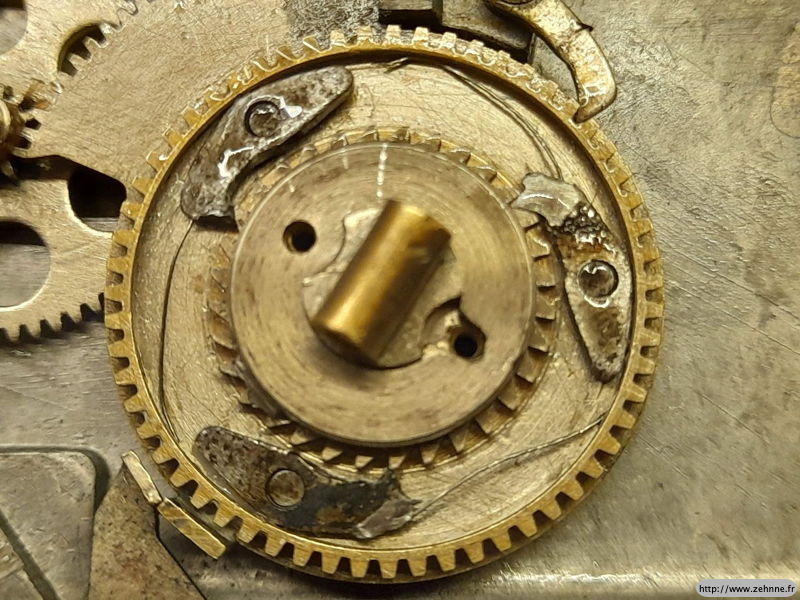

roue libre, et crans, réparés et remontée
en avant pour le remontage
Mise au point
démontage de la mise au point
molette de mise au point demontée
l'interieur de la molette
apres passage aux ultrasons
molette de mise au point remontée… ça change !
… et remontage

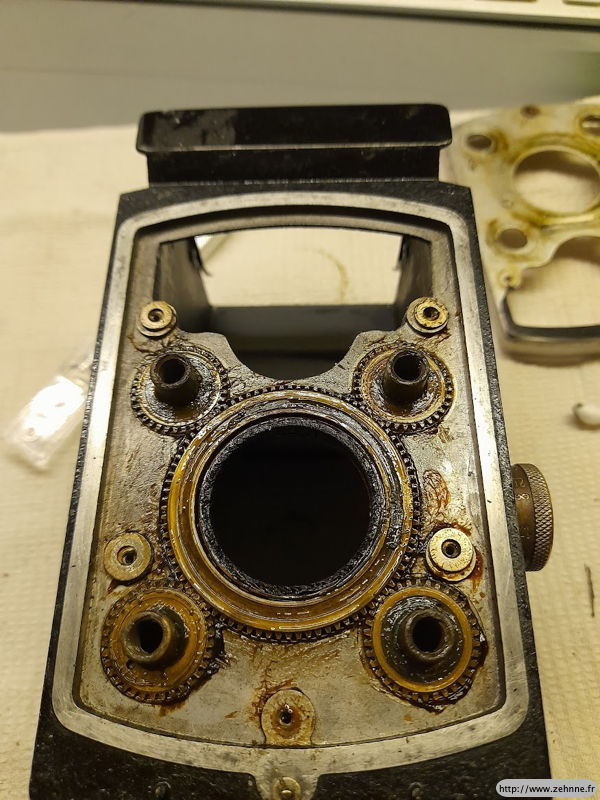

système de mise au point par vis
les pièces pour remonter la mise au point

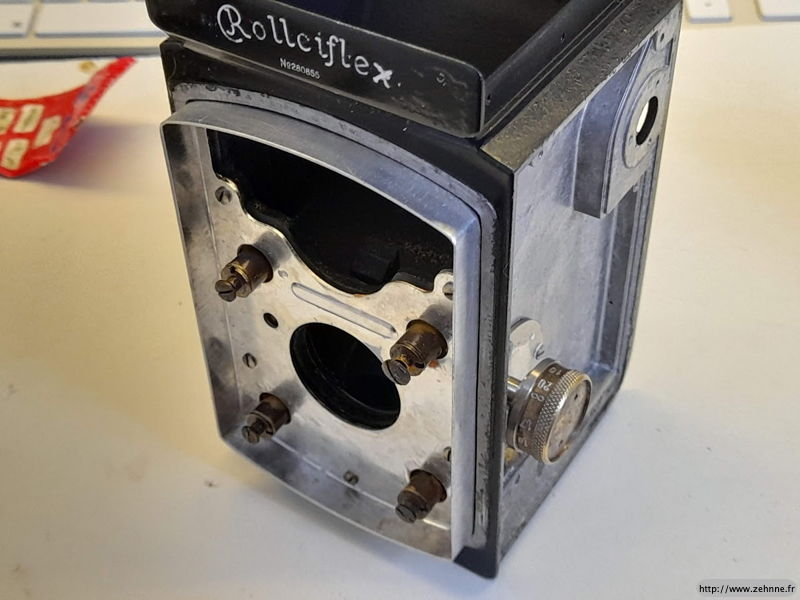

les vis remontées, le plus chiant est à venir
remontage de l'objectif
Face avant
Démontage et remontage des objectifs, pour que les réglages soient tout doux. L'obturateur lui même semble bien fonctionner, pour le moment je n'y touche pas.
objectifs démontés
nettoyage aux ultrasons (sauf les pièces sérigraphiées)
préparation du remontage
remontage de la face avant
objectif remonté
Accessoires
Quelques détails du remontage de la pince qui vient plaquer le film qui se déroule.
remontage du prétentionneur de bobine
prétentionneur de bobine
Peinture
Décapage des pièces peintes au ultrasons, ensutie frottés avec une petite brosse, et gratter ce qu'il reste avec une spatule. La peinture qui reste est donc la peinture qui tient.
décapé avant peinture
décapé avant peinture
décapé avant peinture
face avant décapée et épargnée prête pour la peinture
Les pièces sont peintes avec une bombe de noir brillant pour le modélisme, et j'applique à l'interieur de la peinture "Musou Black" réputée être la peinture la plus noire qui existe. Bon, en fait, elle est surtout super mate. Elle absorberai 99,6% de la lumière. En pleine lumière, ça fait encore qu'on est loin du noir absolu, mais j'imagine que dans une chambre noire, ça fait pas trop de reflet. Quelque photo des pièces peintes.
peinture Musou Black : peinture super noire
interieur peint à Musou Black
pièce d'objectif peint avec Musou Black
guide film peint avec Musou Black
boitier peint
boitier peint (arrière, avec le guide film présenté)
Pour les sérigraphies, j'ai évité autant que possible de décaper et repeindre les pièces avec des marquages. Pour le logo Rolleiflex sur l'avant ainsi que les marquages "f:" et "sec" je les ai refais à l'encre blanche que j'utilise en dessin, ça marche plutot pas mal.
Reprise de la Sérigraphie
Comme l'écriture est légérement en relief, j'ai mis de l'encre avec un pinceau et essuyé avec un chiffon. Ça marche bien, sauf que lors de mon premier essaie j'ai habimé la peinture du X de RolleiFlex. Bon pour le moment ça reste comme ça. Pour être puriste, il faudrait mettre un petit coup de sableuse et reprendre tranquillement la peinture sur l'écriture.
refection de la sérigraphie à l'encre
résultat de la sérigraphie à l'encre
sériegraphie sur l'objectif également refaite après la peinture
Réglages
Le réglage… je pensais que l'appairage des 2 objectifs était fait par design. En fait, non. Il faut régler d'abord l'infini sur l'objectif de prise de vue, et après l'appairage entre les deux. Pour le réglage de l'infini :
- Decouper un morceau de pléxiglass de 7x6,8cm. Le dépolir avec un papier de verre d'au moins 600 (plutot 1200).
- Retirer le panneau arrière.
- Mettre l'obejctif en grand ouvert (f:3,8 pour le mien) et en pose "T" activé (obturateur ouvert).
- Placer le verre dépolis sur le guide-film, coté dépolis à l'interieur de l'appareil. Utiliser une loupe pour affiner l'image.
- Pointer un objet à l'infini et faire la mise au point. Si la butée est atteinte avant la nettetée, il faut démonter la molette, la décaller, et recommancer.
- Lorsque la nettetée est atteinte, démonter la molette, la mettre sur la butée infini ∞ et la remonter.
Ensuite … le réglage des objectifs :
- Desserer les vis de chaque coté de l'objectif du haut (juste desserées, pas trop dévissées).
- S'assurer que l'objectif du haut tourne librement (plus ou moins facilement).
- Important : poser l'appareil pour qu'il ne bouge pas.
- Faire la mise au point dans le dépolis de la chambre (du bas) sur un objet à l'infini avec la loupe.
- Lorsque c'est net en bas, faire tourner l'objectif du haut pour l'avancer ou le reculer, pour que l'image soit nette dans le dépolis du viseur (avec la loupe).
- Refaire la même chose sur un objet proche (sur le mien, le minimum est vers 1,5m).
- Lorsque c'est net en même temps sur les 2 dépolis, pour un object proche, c'est bon.
- Resserer les vis de chaque coté de l'objectif.
J'ai donc du décoller mon simili cuir. C'est une bonne idée de faire ça avant de finir sa restauration !
decoupe d'un dépolis
placement du dépolis
utilisation du compte-fils
comparaison avec le viseur
molette de réglage pour l'infini
réglage de la netteté
vis de blocage du réglage
vis de blocage du réglage
Simili Cuir
Enfin, la finition. J'achète du simili cuir autocollant bleu et rouge, j'hésite.
En photo le bleu rend bien, mais en réalité il est fade. Le joint d'origine du capot arrière semble être de la laine, j'achète donc une pelotte de laine la plus noire possible et la colle avec de la colle néoprène.
découpage et emporte-pièce du simili cuir
collage du joint de dos, de la laine
essai de découpage des cuir
essai avec du simili cuir bleu
rendu final (dos)
rendu final. ça claque !
bouchon d'objectif en impression 3D
Ci-dessous le lien pour télécharger le fichier PDF des patron pour le cuir. Attention : imprimez le SANS MISE À L'ECHELLE ! Il faudra probablement faire quelques ajustements.
Je trouve sur internet un fichier pour imprimer en 3D le capot d'objectif (voir lien ci-dessous).
Quelques liens
- Une lecture sur ces modèles
- Une galerie Flickr sur un démontage de ce modèle
- Alors ici on explique qu'on peut limer l'arret pour mieux séparer les prises de vues
- Bouchon d'objectifs imprimés en 3D
Premiers tests
Péllicule de test… avant d'ajuster la mise au point !
f:3,8 ~1/20s ; MAP trop en avant
brouillard
paysage de brouillard… MAP trop en avant
Terre d'Irlande-en-Vercors
Le Grand Veymont f:22 1/300s
contre jour, soleil limite dans l'objectif
salle sombre f:3,8 ~1/10s
ça penche !
ça penche !
