Maquette de cathédrale gothique en carton

Présentation

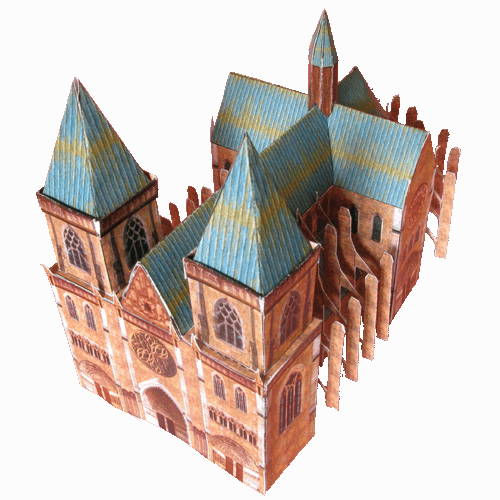

cathédrale finie La réalisation d'une cathédrale en papier-carton, à imprimer, couper, plier et coller !
L'échelle est environ 1/200 (c'est-à-dire 2 m « en vrai » = 1 cm « dans la maquette ») ce qui fait une cathédrale de 36m de long, 27m de haut et une hauteur sous voûte d'environ 14m. C'est, même en "vrai" une petite cathédrale. Elle ne prend pas trop de place sur l'étagère. Elle tient sur une demi-page A4.
Comme pour le château, les feuilles à imprimer sont toutes A4 et simple face. Cette fois-ci j'ai même fait le plan pour faciliter le montage.
Attention ! Cette cathédrale n'est pas gratuite ! Elle est distribuée en « photoware », c'est-à-dire que vous devez m'envoyer une photo de votre montage, sans quoi les foudres d'Odin, de Zeus et d'autres amis à moi encore vous enverront dans le tréfonds de l'Enfer (et ça fait mal!).

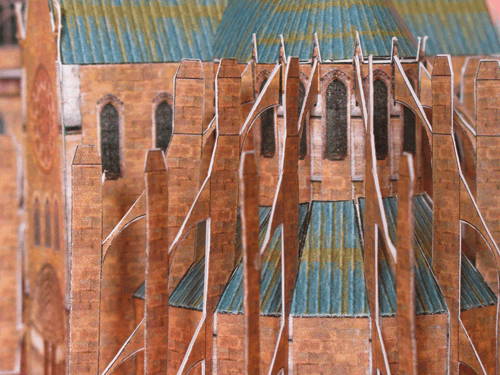

f cathedrale coeur

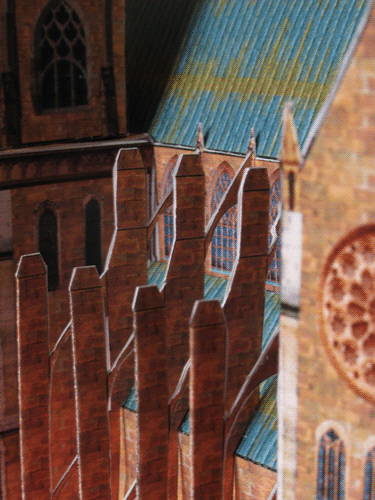

f cathedrale contreforts 01

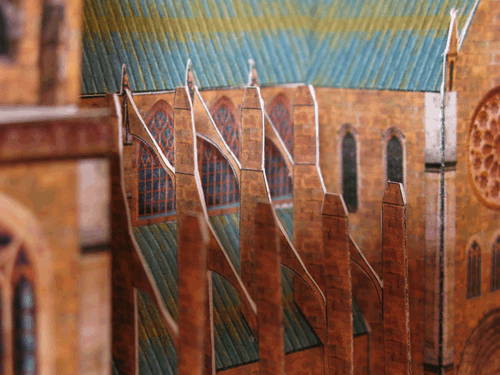

f cathedrale contreforts 02

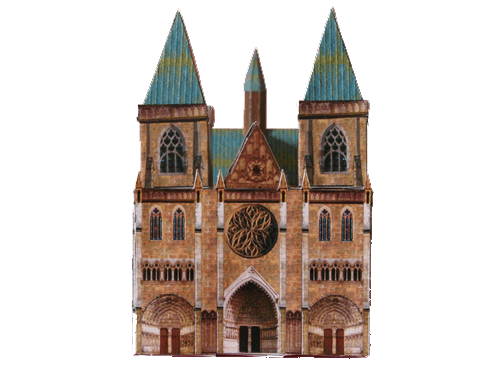

f cathedrale face
f cathedrale perspective arriere

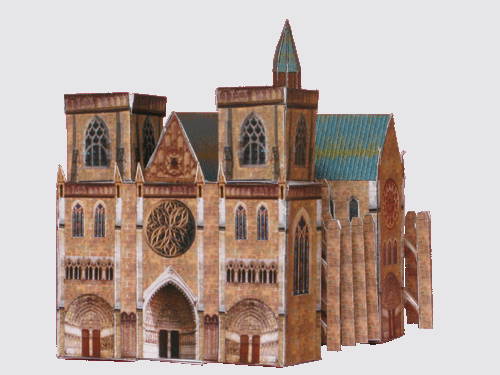

f cathedrale perspective sans toit

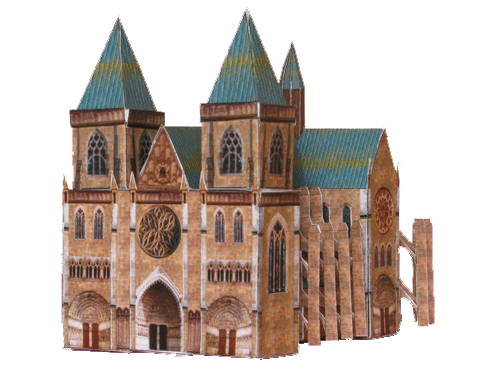

f cathedrale perspective

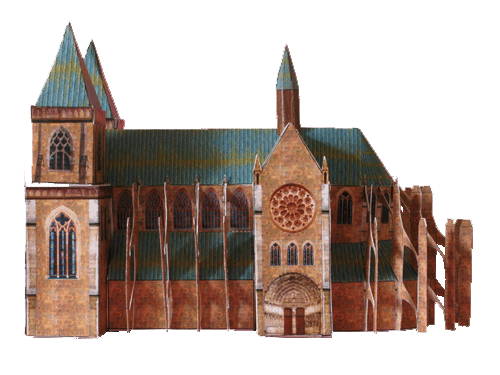

f cathedrale profile

Téléchargement des documents

plan Les documents sont un peu plus légers que pour le château, j'ai fait un effort sur les images. Ceci ne gâche rien car la cathédrale est entièrement faite en textures photo-réaliste retravaillé.
J'ai choisi un ton un peu orange pour évoquer les pierres calcaires dans lesquelles sont faites les cathédrales du Sud.
Je vous mets les documents à télécharger dans l'ordre de fabrication. La planche des tours et celle des contreforts sont à imprimer 2 fois chacune.

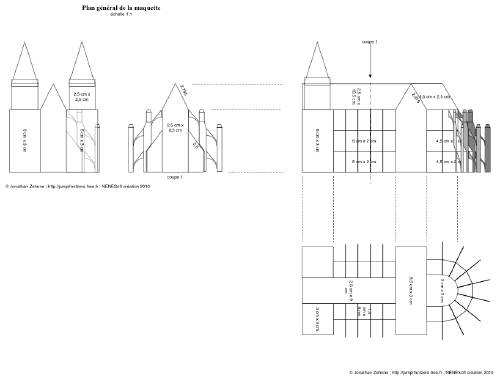

Plan : Vous pouvez télécharger le plan. Celui-ci contient les trois vues (je n'ai pas représenté le clocheton).

plan_a0.pdf

Imprimez les documents sur du papier un peu épais, genre 240g/m2. Si vous pouvez, imprimer sur une imprimante laser, ça résiste mieux au temps et aux intempéries… Important : imprimez les documents sans mise à l'échelle.

Utilisation du cutter

découpage 1 En observant ma fille utiliser le cutter sans grande expérience, après avoir recollé les doigts 2-3 fois (c'est pratique la colle est sur la table) j'ai pu constater des choses pour donner quelques conseils :
Le cutter doit être tenu par le manche et pas par la lame. Il faut rentrer la lame si elle sort trop.

Il ne faut jamais couper en direction d'un membre, par exemple la main qui tient le papier !
Il ne faut pas pousser le cutter non plus. Hein Élisa ;-)

découpage 2 Il est plus facile de partir de la forme à couper et de s'en éloigner. Si on s'arrête dans les chutes de papier, ce n'est pas bien grave. Tandis que si on s'arrête au milieu d'un mur, c'est ballot…
Il faut tenir le cutter bien vertical et ne pas pencher vers la droite où la gauche, sinon il va tailler en s'enfonçant, et donc en allant de travers…
… et on commence par couper les parties blanches, c'est plus facile !

découpage aux ciseaux L'utilisation des ciseaux est souvent plus simple malgré tout, surtout pour les petites mimines ! Il convient de ne pas utiliser des ciseaux trop grands, car alors lesdites petites mimines perdraient en précision. Déjà que bon, hein…

Découpage

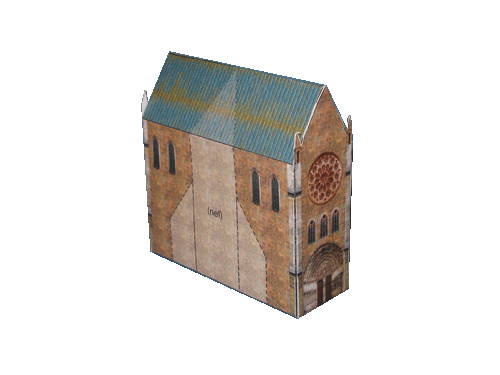

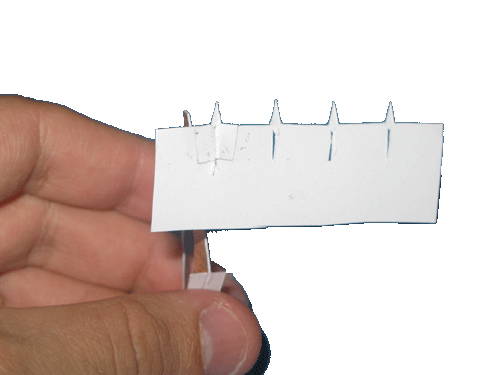

Le Transept. Commencez par le couper. Pliez le puis collez le en le refermant, petit à petit. Le fond se met ainsi en dernier. Les contreforts : Vous avez de la chance, il n'y en a que 16 sur cette petite cathédrale. :-). Les contreforts sont de loin le plus pénible de la cathédrale. Il faut faire attention à bien les couper, bien les plier. * La méthode initiale devait être : Couper, plier. Ensuite, il faut plier les languettes à coller. Il faut alors pratiquer des fentes dans les murs cœur et nef qui sont à coller ensuite. Il faut coller par l'interieur en passant le contrefort dans la fente ouverte. * Une autre solution beaucoup plus simple mais un peu moins soignée est de supprimer les languettes à coller et de les coller délicatement sur la tranche à la fin avec la pince brusselle. Franchement, je vous conseille cette méthode.

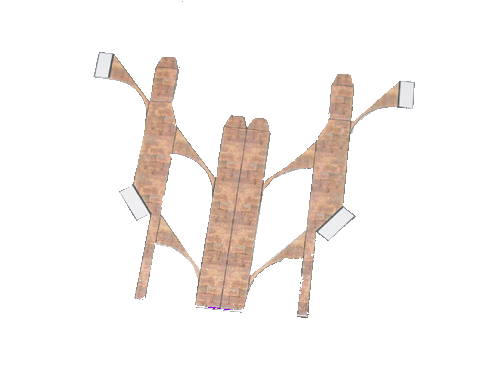

contreforts 01

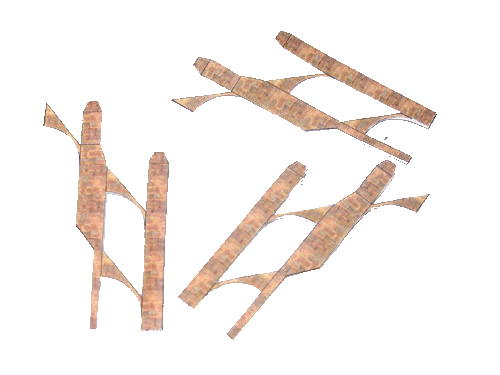

contreforts 02

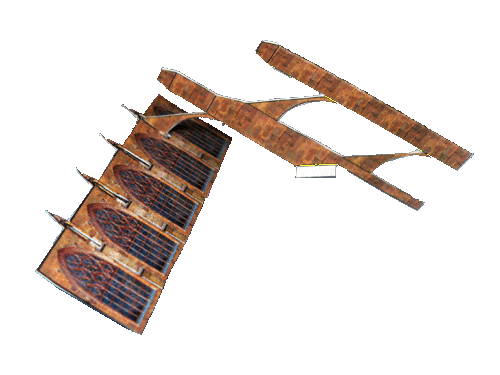

contreforts 04
contreforts 03

La nef : La construction de la nef ressemble beaucoup à celle du transept. Il faut tout coller sauf la partie qu'on rajoute à la fin, et celle-ci vient s'emboîter assez facilement. J'ai séparé les façades des flans au-dessus des collatéraux à cause des pinacles.
Les collatéraux : pas de remarque particulière

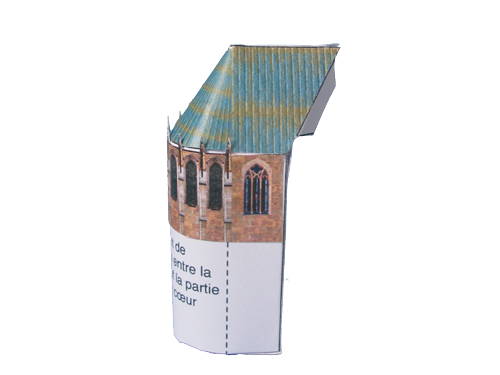

Le cœur : Couper le cœur et le toit du cœur. Attention, il faut bien former le toit en demi-cercle avec un bel angle pour le faîte puis le placer sur le cœur. Si vous avez supprimé les languettes des contreforts, alors coller le flanc du cœur tout de suite.

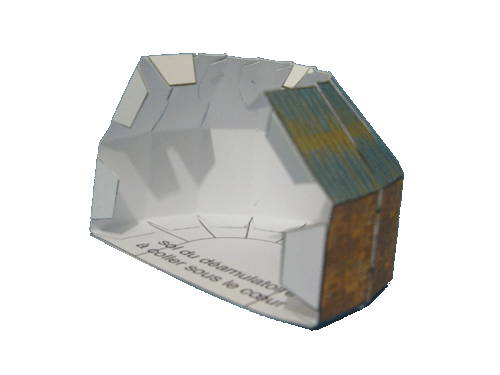

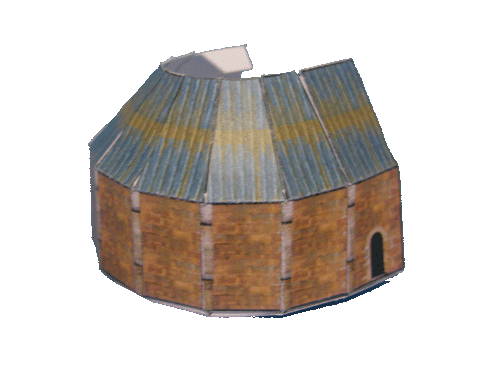

Le déambulatoire : Couper plier et coller le déambulatoire. Attention, il faudra bien plaquer le toit contre le cœur et contre le transept (sur le pointillé)

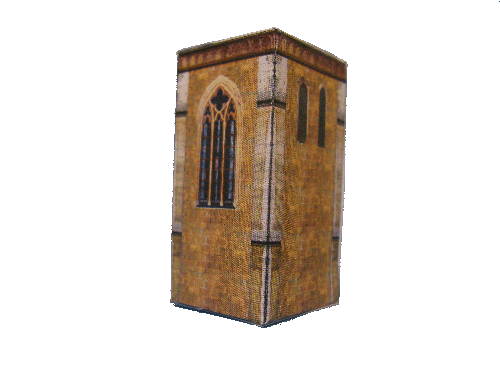

Les Tours : Couper-plier-coller les embases des tours.

m clocher 01
m coeur

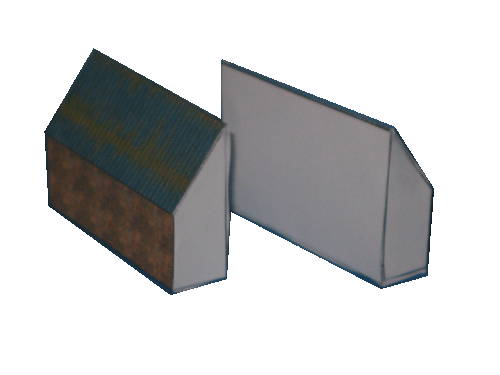

m collateraux
m deambulatoire 01
m deambulatoire 02

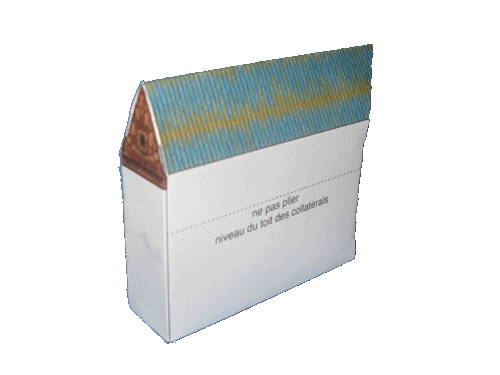

m nef 01
m transept 01

Assemblage

Vous partez du transept. Collez les éléments dans l'ordre ci dessous :

la nef
les collatéraux
les flans des collatéraux. Collez-les bien contre le transept.
le cœur
le déambulatoire : il faut l'assembler sur le cœur et le transept en même temps.
les embases des tours des clochers
la façade
Les tours, les balcons des clochers.
Le clocheton
Les contreforts

Notes :

Collez les contreforts avec une petite pince, par exemple une pince à épiler (idéalement une pince brusselle, mais n'achetez pas une pince à 40€ pour monter la cathédrale !)
Lors du collage des embases des tours, il faut éviter de laisser du blanc derrière. En revanche, si la tour dépasse un peu devant, ce n'est pas très grave puisqu'il y aura la façade.
Ne collez pas les toits des tours. Ils tiennent très bien emboités. Il est possible de ne pas les monter, certaines cathédrales n'ont pas de flèches !
Bien sûr l'ordre ci-dessus n'est pas forcément à respecter à la lettre, ce n'est qu'un conseil.
Je préfère utiliser la colle universelle à toute autre colle. Elle colle très bien, n'est pas très dangereuse et est transparente. Par contre, on arrache le papier quand on tente de la décoller une fois prise.

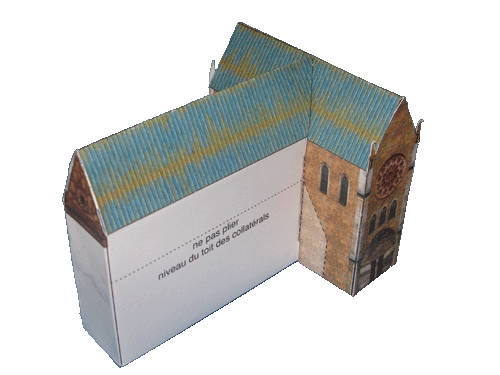

cathedrale montage 02

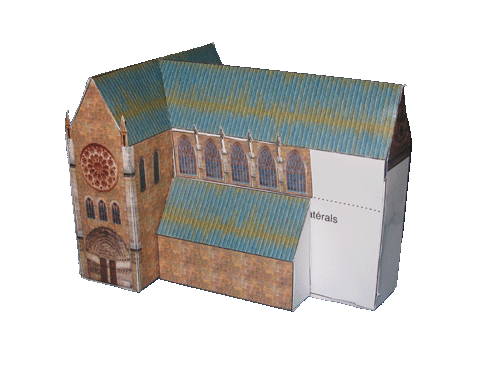

cathedrale montage 03

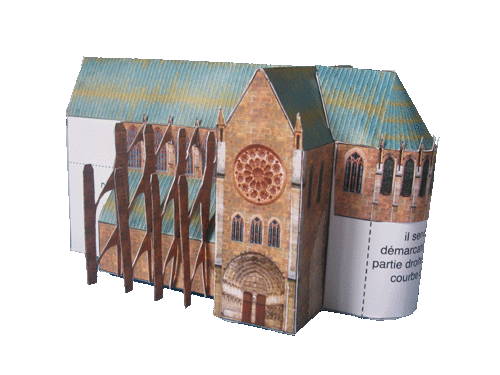

cathedrale montage 04

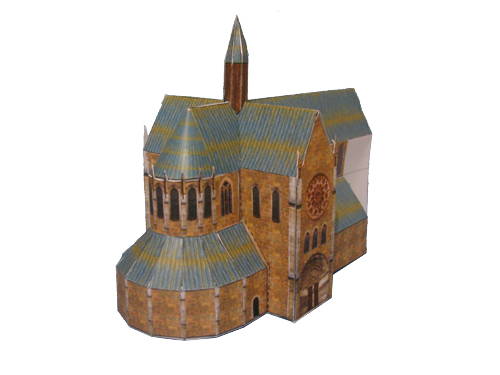

cathedrale montage 05

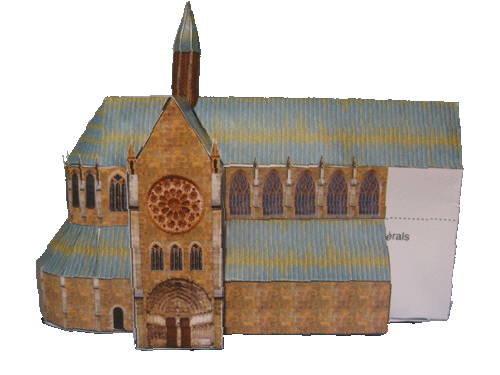

cathedrale montage 06

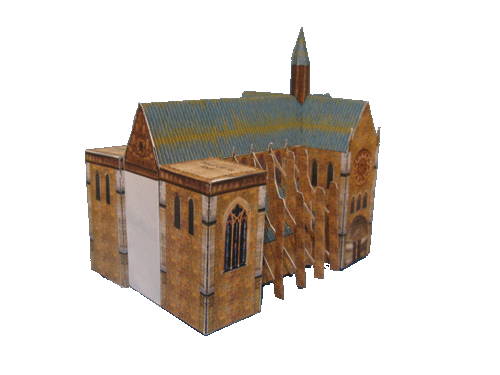

cathedrale montage 07

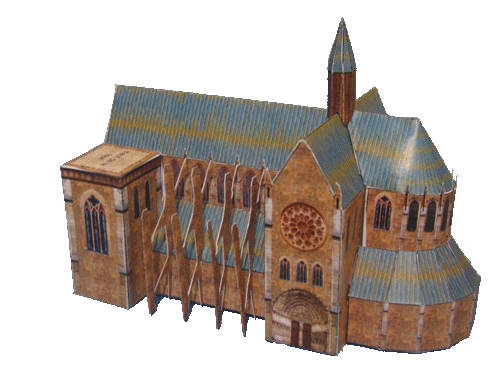

cathedrale montage 08

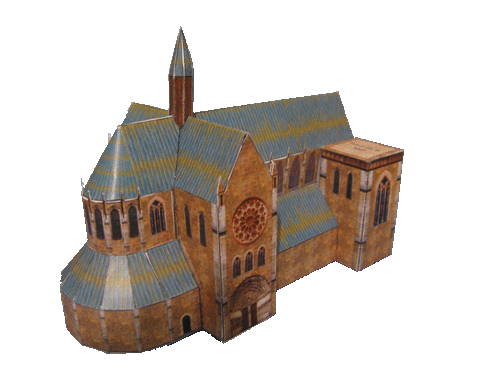

cathedrale montage 09

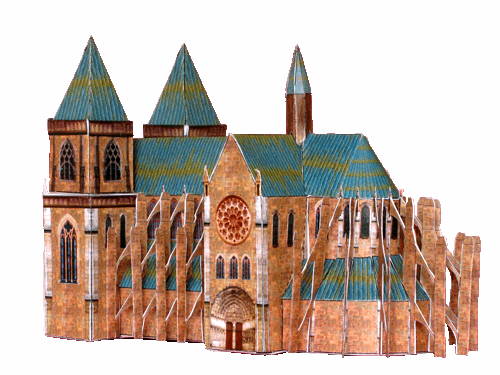

f cathedrale perspective arriere

Et n'oubliez pas les photos !

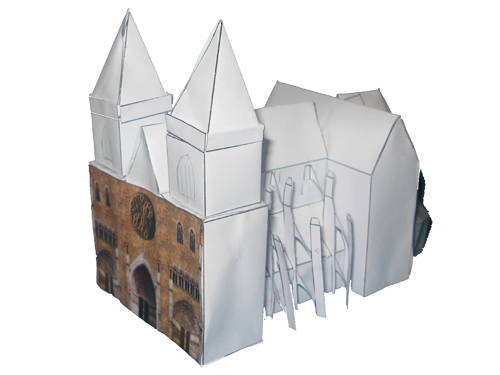

conception essai Vous pouvez me demander les documents au format OmniGraffle (MacOS X) pour les modifier. Dans ce cas, merci de me les envoyer pour que je les mette en ligne. De même, si vous ajoutez des pièces, sacristie, etc, envoyez-les moi pour en faire profiter le reste de l'univers Je crois que même les martiens sont intéressés par l'art gothique en Europe.
Cette cathédrale a été réalisée au printemps 2010. En passant chez Arthaud (à Grenoble on dit pas "je suis allé dans une librairie" mais "je suis allé chez Arthaud" ; faut dire aussi, que c'est ZE librairie) Donc, je disais, en passant chez Arthaud, j'ai trouvé un énorme bouquin qui rentre même pas dans ma bibliothèque "l'Art gothique" Édition place des Victoires, à un prix cassé. Ça m'a donné envie de l'acheter et après … voilà !

Vos cathédrales à vous

La cathédrale se prête moins que le château à l'envoi de photo, car elles se ressemblent toutes. Logique. Mais rien ne vous empêche de les personnaliser. Celles ci-dessous sont réalisées par des écoles, par des passionnés, ou bien des mamies qui occupent leurs petits-enfants les jours gris.
